1) Création des différentes parties de la fuséePartie 1 : comment construire une fusée à eau ?
I/ Quels accessoires sont nécessaires à la construction d’une fusée à eau ?
Vous aurez besoin de :
- 2 bouteilles en plastique uniforme d’eau gazeuse (car elles seront soumises à une forte pression et car qu’elles ont été conçues pour résister à une grande pression) et identique si possible.
- Une plaque de dépron (isolant utilisé pour les maisons)
- Du scotch large
- Un cutter
- De la colle puissante (comme un pistocolle par exemple)
II/ Mode d’emploi pour la construction
1) Création des différentes parties de la fusée
Prenez une des deux bouteilles en plastique. Découpez le haut de celle-ci de façon à créer une coiffe (cf ogive) qui pourra rentrer dans le dessous de la seconde bouteille affin d’avoir une bouteille à double entré. Cette coiffe servira à l’aérodynamisme de la fusée.
Avec le reste de la première bouteille, découpez son corps pour avoir un cylindre (cf jupe) qui sera emboité sur le coté de la seconde bouteille pouvant remplir cette dernière (faite la assez grande pour que les ailerons tiennent dessus). Cette jupe sert à se que toute la partie collée des aillerons le soit car le bas de la bouteille est rétrécie.
Dessinez sur la plaque de dépron des ailerons triangulaires (triangle rectangle) qui seront collé sur la jupe (trois pour chaque fusée).
Si vous choisissez une bouteille de perrier, ceux-ci seront presque inutile (vous pourrez en prendre des beaucoup plus petit) car cette bouteille permet un vol stable.
2) Assemblage de la fusée
Placez la coiffe sur le dessous de la bouteille restante (pas besoin de la scotcher si elle est bien fixée).
Emboitez
la jupe sur le dessus de la bouteille restante et scotché la.
Collez les 3 aillerons sur la jupe le plus bas possible (collé sur la partie la plus longue opposée à l’hypoténuse). Vous devrez faire en sorte qu’il y ait la même distance entre chacun d’entre eux.

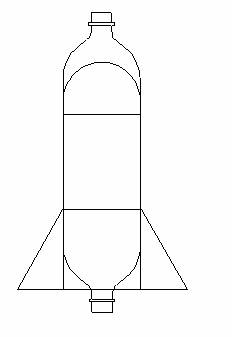

Vous obtiendrez la fusée ci-contre.
Votre fusée est enfin prête. Il ne vous reste plus qu’a la customiser pour pouvoir la voir lors de son vol. Cela permettra de mieux l’étudier. Il vous reste plus qu’à acheter (ou à fabriquer) une rampe de lancement (la partie à remplir et à fixer dessus est celle du côté de la jupe).
Vous pourrez en trouver sur le site ci-joint : opitec.com
III- Répartition des groupes
Un groupe « construction aillerons » :
- Fabriquer un gabarit affin de savoir où placer les aillerons sur les jupes.
- Dessiner les aillerons sur le dépron puis les découper.
Un groupe « découpes/assemblages » :
- Découper des jupes et des coiffes
- Mettre les jupes et les coiffes sur les corps de fusée
Un groupe qui colle les « collage aillerons » :
- Mettre une marque au feutre sur les endroits où placer les 3 aillerons. Après avoir mis la colle sur la partie à coller, tenir à 2 le collage (un qui tient en haut et un en bas : c’est plus pratique / attention si vous utiliser un pistocolle car la bouteille risque de fondre si la colle est trop chaude).
